セラミック材料
球状シリカ
メガシル™ SS

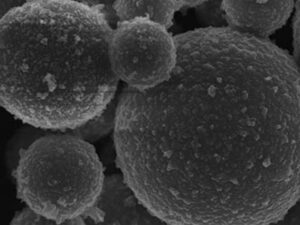

球状シリカ粉末はエポキシモールディングコンパウンド（EMC）やグリーンEMC（ハロゲンフリー、アンチモンフリー）の製造に使用され、半導体デバイス（例えば、5GやIoTデバイスに接続されるメモリ集積回路（IC））を物理的・環境的損傷から封止・保護する熱硬化性材料です。
用途：民生用、車載用、産業用電子機器。
粒度データおよび物理的特性（LOW-aグレード）
平均値。
これらは仕様ではありません。
| Size | SS-U130R | SS-U130H4 | SS-U052H2 | SS-U020H | 方法 | ||
|---|---|---|---|---|---|---|---|
|
ふるい通過率
ふるい |
<2μm |
7.22 |
12.12 |
11.86 |
36.31 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<5μm |
24.1 |
32.02 |
50.71 |
86.94 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<8μm |
34.55 |
40.29 |
80.22 |
98.30 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<12μm |
46.33 |
49.63 |
95.07 |
100.00 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<25μm |
66.78 |
77.56 |
100.00 |
100.00 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<45μm |
90.09 |
98.96 |
100.00 |
100.00 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<75μm |
99.76 |
100.00 |
100.00 |
100.00 |
% |
CILASレーザー |
|
粒子径 |
D10 |
2.36 |
1.83 |
1.87 |
1.06 |
μm |
CILASレーザー |
|
粒子径 |
D50 |
13.56 |
12.16 |
4.94 |
2.51 |
μm |
CILASレーザー |
|
粒子径 |
D90 |
13.56 |
12.16 |
4.94 |
2.51 |
μm |
CILASレーザー |
|
含水率 |
|
0.01 |
0.01 |
0.01 |
0.02 |
重量 |
105℃オーブン |
|
pH値 |
|
4.81 |
4.49 |
5.25 |
4.50 |
- |
pHメーター |
|
比重 |
|
2.21 |
2.21 |
2.21 |
2.21 |
- |
ピクノメーター |
|
電気伝導率 |
|
2.3 |
1.70 |
0.40 |
6.40 |
μs/cm |
E.Cメーター |
|
比表面積 |
|
4.5 |
3.86 |
1.16 |
28.20 |
m2/g |
ベット |
|
円形 |
|
0.97 |
0.95 |
0.97 |
- |
- |
エフピーアイエー |
化学分析
| SS-U130R | SS-U130H4 | SS-U052H2 | SS-U020H | 方法 | ||
|---|---|---|---|---|---|---|
|
SiO2 |
99.8 |
99.9 |
99.9 |
99.9 |
ppm |
蛍光X線分析 |
|
二酸化アルミニウム |
826 |
491 |
129 |
654 |
ppm |
蛍光X線分析 |
|
鉄2酸化物 |
47 |
48 |
40 |
133 |
ppm |
蛍光X線分析 |
|
Na2O |
47 |
15 |
25 |
32 |
ppm |
蛍光X線分析 |
イオン性不純物
| SS-U130R | SS-U130H4 | SS-U052H2 | SS-U020H | 方法 | ||
|---|---|---|---|---|---|---|
|
Na+ |
2.4 |
1.0 |
1.1 |
8.4 |
ppm |
I.C |
|
Cl |
1.3 |
0.4 |
0.9 |
1.4 |
ppm |
I.C |
粒度データと物理的特性（標準グレード、ブレンドタイプ）
平均値。
これらは仕様ではありません。
| Size | SS-0140R | SS-0160R | SS-0160H | SS-0170R | SS-0140C5 | 方法 | ||
|---|---|---|---|---|---|---|---|---|
|
ふるい通過率
ふるい |
<2μm |
7.98 |
8.99 |
8.16 |
8.29 |
36.31 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<5μm |
25.73 |
27.76 |
30.96 |
26.04 |
27.84 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<8μm |
34.00 |
37.29 |
40.17 |
35.80 |
36.50 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<12μm |
42.67 |
47.68 |
47.59 |
43.00 |
45.61 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<25μm |
59.71 |
67.73 |
62.03 |
60.46 |
64.61 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<45μm |
88.01 |
90.70 |
86.86 |
86.90 |
91.94 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<75μm |
99.74 |
99.80 |
99.61 |
99.63 |
99.91 |
% |
CILASレーザー |
|
粒子径 |
D10 |
2.24 |
2.11 |
2.23 |
2.20 |
2.12 |
μm |
CILASレーザー |
|
粒子径 |
D50 |
16.71 |
13.08 |
13.60 |
16.49 |
12.98 |
μm |
CILASレーザー |
|
粒子径 |
D90 |
47.23 |
44.15 |
48.58 |
48.46 |
42.45 |
μm |
CILASレーザー |
|
含水率 |
|
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
重量 |
105℃オーブン |
|
pH値 |
|
4.45 |
4.50 |
4.50 |
4.54 |
4.40 |
- |
pHメーター |
|
比重 |
|
2.21 |
2.21 |
2.21 |
2.21 |
2.21 |
- |
ピクノメーター |
|
電気伝導率 |
|
1.70 |
1.70 |
1.70 |
1.30 |
2.20 |
μs/cm |
E.Cメーター |
|
比表面積 |
|
3.20 |
4.90 |
3.90 |
3.70 |
4.10 |
m2/g |
ベット |
|
円形 |
|
0.95 |
0.95 |
0.95 |
0.95 |
0.96 |
- |
エフピーアイエー |
化学分析
| SS-0140R | SS-0160R | SS-0160H | SS-0170R | SS-0140C5 | 方法 | ||
|---|---|---|---|---|---|---|---|
|
SiO2 |
99.8 |
99.8 |
99.8 |
99.8 |
99.8 |
% |
蛍光X線分析 |
|
二酸化アルミニウム |
1119 |
998 |
898 |
926 |
1189 |
ppm |
蛍光X線分析 |
|
鉄2酸化物 |
75 |
50 |
38 |
51 |
67 |
ppm |
蛍光X線分析 |
|
Na2O |
59 |
43 |
19 |
53 |
26 |
ppm |
蛍光X線分析 |
イオン性不純物
| SS-0140R | SS-0160R | SS-0160H | SS-0170R | SS-0140C5 | 方法 | ||
|---|---|---|---|---|---|---|---|
|
Na+ |
1.8 |
2.2 |
1.3 |
1.7 |
2.0 |
ppm |
I.C |
|
Cl |
2.1 |
1.3 |
1.3 |
1.5 |
1.8 |
ppm |
I.C |
粒度データと物理的特性（標準グレード、特異成分）
平均値。
これらは仕様ではありません。
| Size | SS-0030 | SS-0090 | SS-0250 | SS-0300 | 方法 | ||
|---|---|---|---|---|---|---|---|
|
ふるい通過率
ふるい |
<2μm |
12.23 |
8.9 |
4.68 |
4.73 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<5μm |
53.92 |
26.74 |
12.91 |
14.63 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<8μm |
72.26 |
43.04 |
17.09 |
19.78 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<12μm |
86.45 |
67.14 |
24.33 |
27.20 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<25μm |
99.42 |
96.99 |
48.14 |
47.51 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<45μm |
100 |
100 |
80.53 |
78.05 |
% |
CILASレーザー |
|
ふるい通過率
ふるい |
<75μm |
100 |
100 |
99.63 |
99.48 |
% |
CILASレーザー |
|
粒子径 |
D10 |
1.65 |
2.12 |
3.46 |
3.20 |
μm |
CILASレーザー |
|
粒子径 |
D50 |
4.55 |
9.09 |
26.04 |
26.70 |
μm |
CILASレーザー |
|
粒子径 |
D90 |
13.59 |
18.73 |
53.26 |
54.94 |
μm |
CILASレーザー |
|
含水率 |
|
0.02 |
0.01 |
0.01 |
0.01 |
重量 |
105℃オーブン |
|
pH値 |
|
4.14 |
4.86 |
4.96 |
5.01 |
- |
pHメーター |
|
比重 |
|
2.21 |
2.21 |
2.21 |
2.21 |
- |
ピクノメーター |
|
電気伝導率 |
|
4.8 |
1.7 |
0.80 |
0.90 |
μs/cm |
E.Cメーター |
|
比表面積 |
|
11.6 |
1.6 |
1.1 |
0.9 |
m2/g |
ベット |
|
円形 |
|
0.85 |
0.91 |
0.85 |
0.87 |
- |
エフピーアイエー |
|
ふるい残渣 |
45μmオン |
0.14 |
0.04 |
11.58 |
11.93 |
重量 |
湿式ふるい |
|
ふるい残渣 |
75μmオン |
0 |
0 |
0.02 |
0.02 |
重量 |
湿式ふるい |
|
ふるい残渣 |
106μmオン |
0 |
0 |
0 |
|
重量 |
湿式ふるい |
化学分析
| SS-0030 | SS-0090 | SS-0250 | SS-0300 | 方法 | ||
|---|---|---|---|---|---|---|
|
SiO2 |
99.7 |
99.8 |
99.8 |
99.8 |
% |
蛍光X線分析 |
|
二酸化アルミニウム |
1216 |
610 |
597 |
1040 |
ppm |
蛍光X線分析 |
|
鉄2酸化物 |
86 |
43 |
48 |
48 |
ppm |
蛍光X線分析 |
|
Na2O |
55 |
43 |
40 |
40 |
ppm |
蛍光X線分析 |
イオン性不純物
| SS-0030 | SS-0090 | SS-0250 | SS-0300 | 方法 | ||
|---|---|---|---|---|---|---|
|
Na+ |
2.8 |
2.4 |
1.3 |
0.8 |
ppm |
I.C |
|
Cl |
2.4 |
2.6 |
1.1 |
1.3 |
ppm |
I.C |
主な用途
- 消費者
- 自動車
- 産業用エレクトロニクス
製品データシートをダウンロード
